Pwodwi Deskripsyon
Noumonitè vibwasyon transfòmatè sou entènètkaptire vibrasyon estriktirèl ak son son ki soti nan kote transfòmatè chwazi yo. Lame a voye fòm ond, tandans, ak alam atravè IEC 61850 oswa Modbus TCP.
Prensip teknik
Akselerasyon ak detèktè acoustic kolekte siyal mekanik nan tank transfòmatè a. Pwosesis Edge separe vibrasyon fonksyònman ak bri background epi evalye chanjman nan anplitid, spectre frekans, ak modèl karakteristik yo revele lach, deformation likidasyon, oswa enpak mekanik nòmal.
Karakteristik pwodwi
Monitè Vibration transfòmatè sou entènèt la korelasyon vibrasyon ak konpòtman acoustic atravè plizyè kote transfòmatè. Yon lame sèz-detèktè sipòte pwoteksyon fizik lajè san anrejistrè separe. Gwo lajè Capteur kaptire tou de Vibration fiks ak chanje siyati mekanik. IEC 61850 ak Modbus TCP estasyon sipò-nivo tandans ak entegrasyon alam.
Kondisyon Fonksyònman
Pwodwi a dwe enstale ak opere nan evalyasyon yo endike nan paramèt teknik yo. Kondisyon kle sit yo enkli: spectre frekans, ak modèl karakteristik revele l. Kenbe zòn enstalasyon an pwòp, byen vantile, san gaz korozif ak vibrasyon grav, epi bay baz espesifye, clearance, ak bon jan kalite pouvwa.
Paramèt pwodwi
|
Paramèt |
Detay yo |
|
Kapasite Capteur lame |
Jiska 16 Vibration oswa detèktè acoustic |
|
Pouvwa lame |
AC 220 V |
|
Anviwònman lame |
-40 degre a +55 degre ; Mwens pase oswa egal a 95% RH |
|
Kominikasyon |
IEC 61850 oswa Modbus TCP |
|
Vibration sansiblite |
150 mV/g |
|
Ranje Vibration / frekans |
0-10 g; 0.7-13000 Hz |
|
Rezolisyon Vibration |
0.0002 g |
|
Vibration-tanperati detèktè |
-40 degre a +120 degre |
|
Frekans acoustic |
20 Hz-20 kHz |
|
Pwoteksyon acoustic |
IP67 |
Avantaj pwodwi yo
- Lamonitè vibwasyon transfòmatè sou entènètkorelasyon vibrasyon ak konpòtman acoustic atravè plizyè kote transfòmatè.
- Yon lame sèz-detèktè sipòte pwoteksyon fizik lajè san anrejistrè separe.
- Gwo lajè Capteur kaptire tou de Vibration fiks ak chanje siyati mekanik.
- IEC 61850 ak Modbus TCP sipò estasyon-nivo tandans ak entegrasyon alam.
Aplikasyon prensipal yo
Lamonitè vibwasyon transfòmatè sou entènètyo itilize pou tank transfòmatè, estrikti refwadisman, ponp, fanatik, zòn tiyo-changer, ak lòt pwen mekanik.
Li itilize pou anrejistreman debaz, deteksyon anomali, ak konparezon antretyen.
Sistèm nan sèvi sou estasyon, plant elektrik, ak gwo transfòmatè endistriyèl.
Eleman
|
Pati |
Fonksyon |
|
Siveyans lame |
Kolekte ak analize senkronize chanèl Capteur. |
|

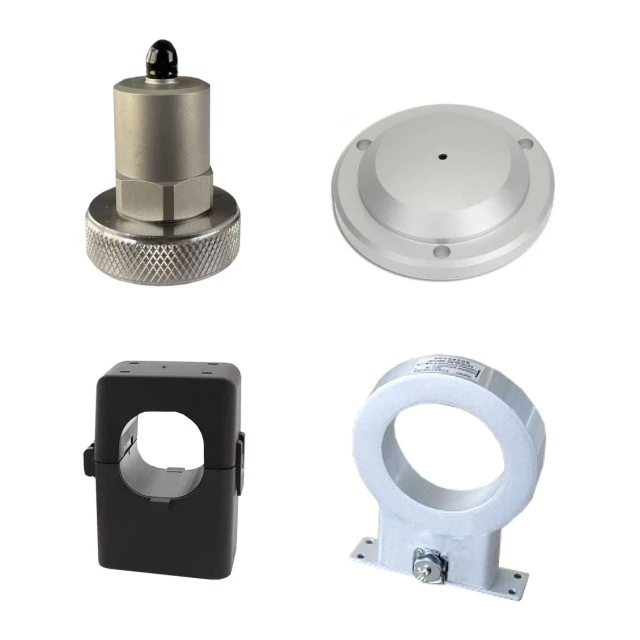

Detèktè Vibration |
Mezire akselerasyon ak kontni frekans mekanik. |
|
Detèktè acoustic |
Kapte son son ak pwoteksyon deyò. |
|
Montaj ak pati kominikasyon |
Tache detèktè epi konekte lame a ak platfòm la. |
FAQ
K: Ki enfòmasyon ki nesesè pou seleksyon modèl?
A: Bay dimansyon transfòmatè, mekanis sib, kantite detèktè, bezwen debaz, ak pwotokòl estasyon.
K: Ki sa ki ta dwe tcheke anvan enstalasyon?
A: Chwazi kote detèktè rijid epi verifye aliye, pwoteksyon kab, baz, ak idantifikasyon chanèl.
K: Ki jan yo ka entegre aparèy la oswa sistèm?
A: IEC 61850 oswa Modbus TCP transfere karakteristik ond, tandans, ak alam nan platfòm estasyon an.
K: Ki opsyon yo ta dwe konfime anvan pwodiksyon?
A: Konfime chanèl Vibration oswa acoustic, aliye Capteur, longè kab, kabinè lame, ak pwotokòl.
